Miniblog uSDX transceiver

Op deze pagina hou ik de vordering bij van het zelfbouwproject uSDX conform het ontwerp van DL2MAN.

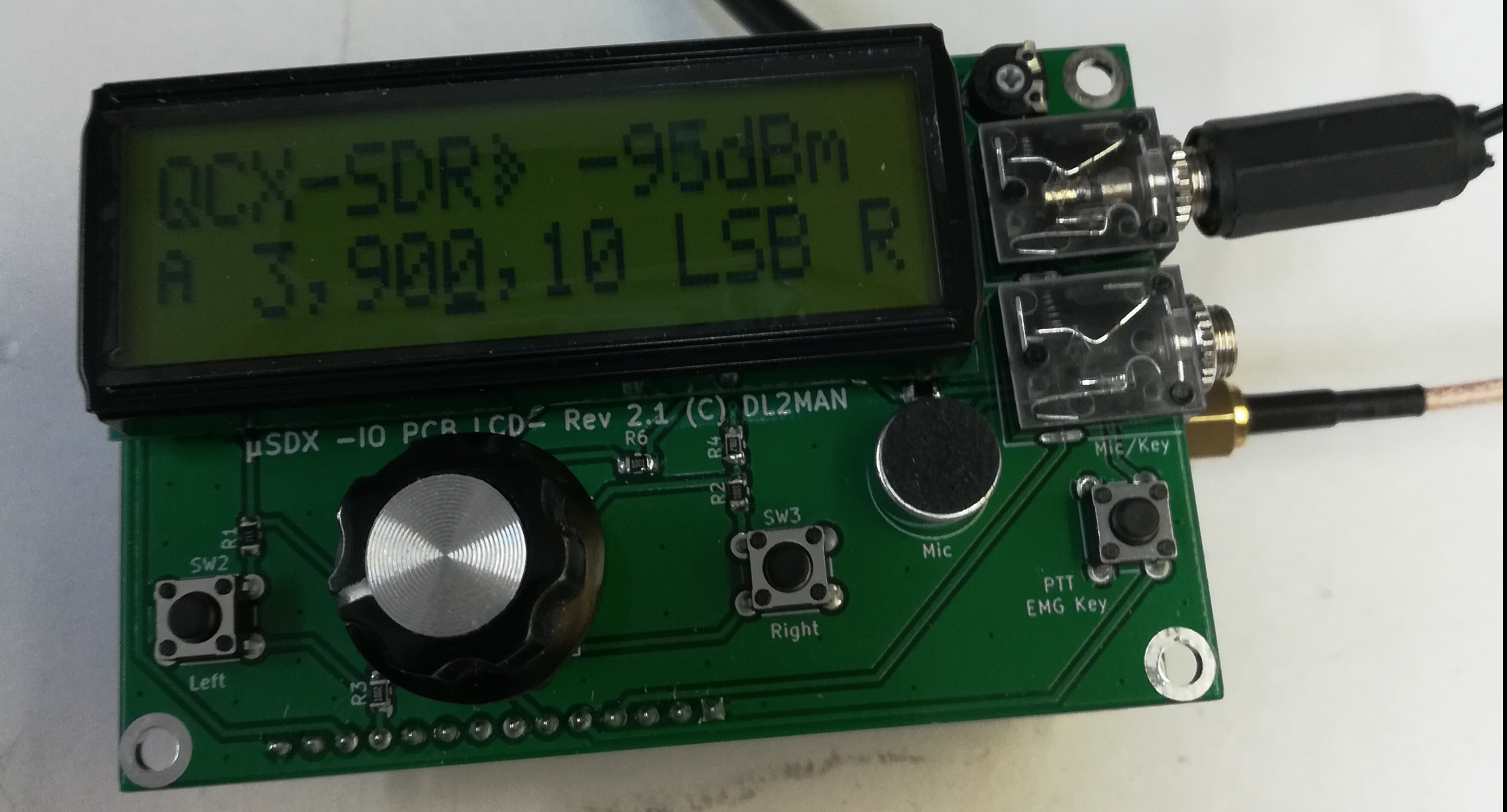

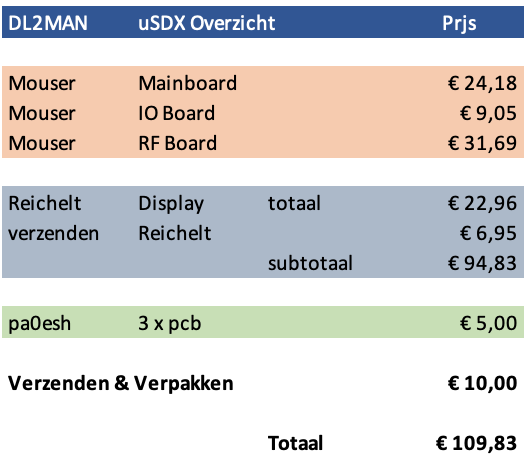

Eeen eerste overzicht van de totale kosten exclusief behuizing….

Deel 1 was voor mij het bestellen van de printjes bij JLPCB. Ben daar zeer tevreden over, goeie kwaliteit en supersnelle levering vaak binnen 1 week,

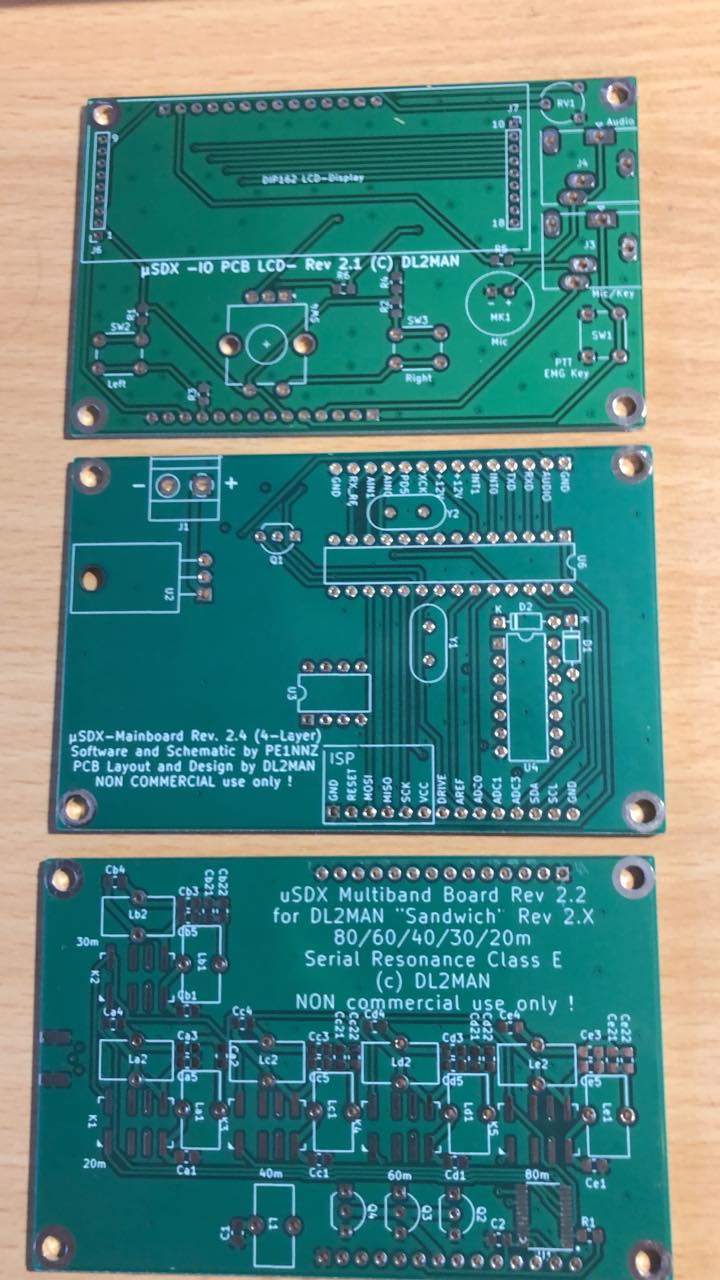

Dit zijn ze….

Vervolgens een BOM gemaakt op basis van diverse bronnen in de uSDX groep en deze bestelt bij Mouser en Reichelt.

Hier zijn de 3 BOM voor de 3 boards.

Hier is een link naar een artikeltke over SMD solderen in de keuken oven.

http://werkplaats-oreid.blogspot.com/2016/10/zaterdag-29-okt-smd-solderen-in-oven.html



Wijnand, PD8DX is al voortvarend te werk gegaan. Hieronder staan een aantal van zijn bevindingen en wat foto’s. Wijnand soldeert net als ik met de hand en maakt gebruik van een hetelucht soldeer station

Opmerking 1: Erik, ik mis volgens mij Artikel nummer 38, zie nergens een zakje met dat nummer, en ook niet op de A4tje’s zouden 4x 1k-ohm weerstanden moeten zijn, alle zakjes nogmaals nagekeken net ook degene die inmiddels leeg zijn, staat ook nergens 38 opgeschreven ????

Antwoord: Zou goed kunnen – Dan zijn ze ook niet besteld. Mogelijk foutje in de BOM van Manfred

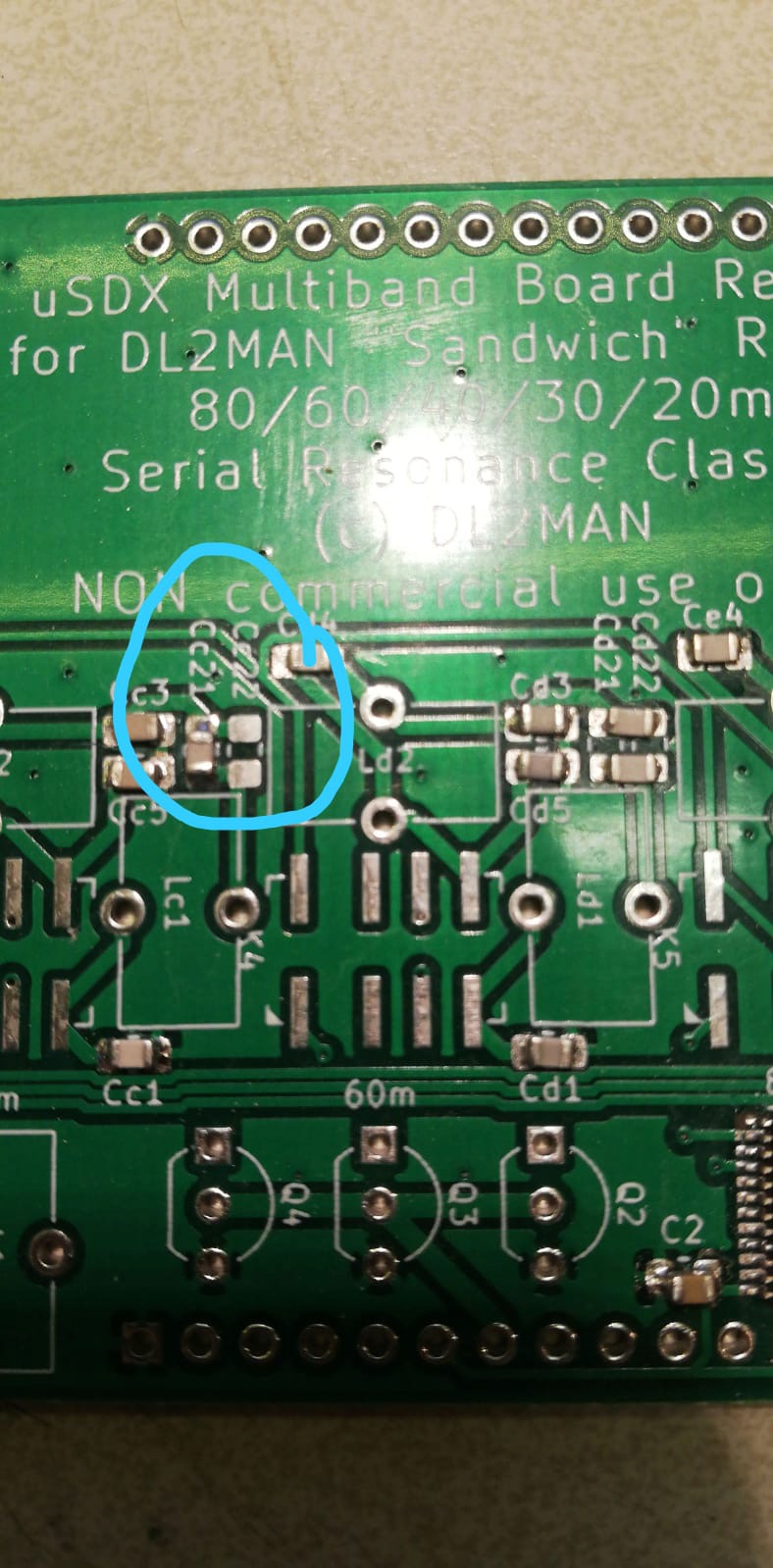

Volgende kleinigheidje, in de bestel lijst van mouser, Artikel nummer 51, staan C1, C16, C21, C23, en C2.  C2 is niet goed, deze is al eerder geplaatst, maar waarschijnlijk vallen hier nummers weg en weg C24, C24, en C27, welke ook 10nf zijn in het schema.. Handig om te weten voor de andere bouwers denk ik, scheelt hoop zoekwerk.

Art. 22 op mouser lijst, worden ook gebruikt voor R13, r17, r18, r19, r20, r21 10kohm. Ter info.

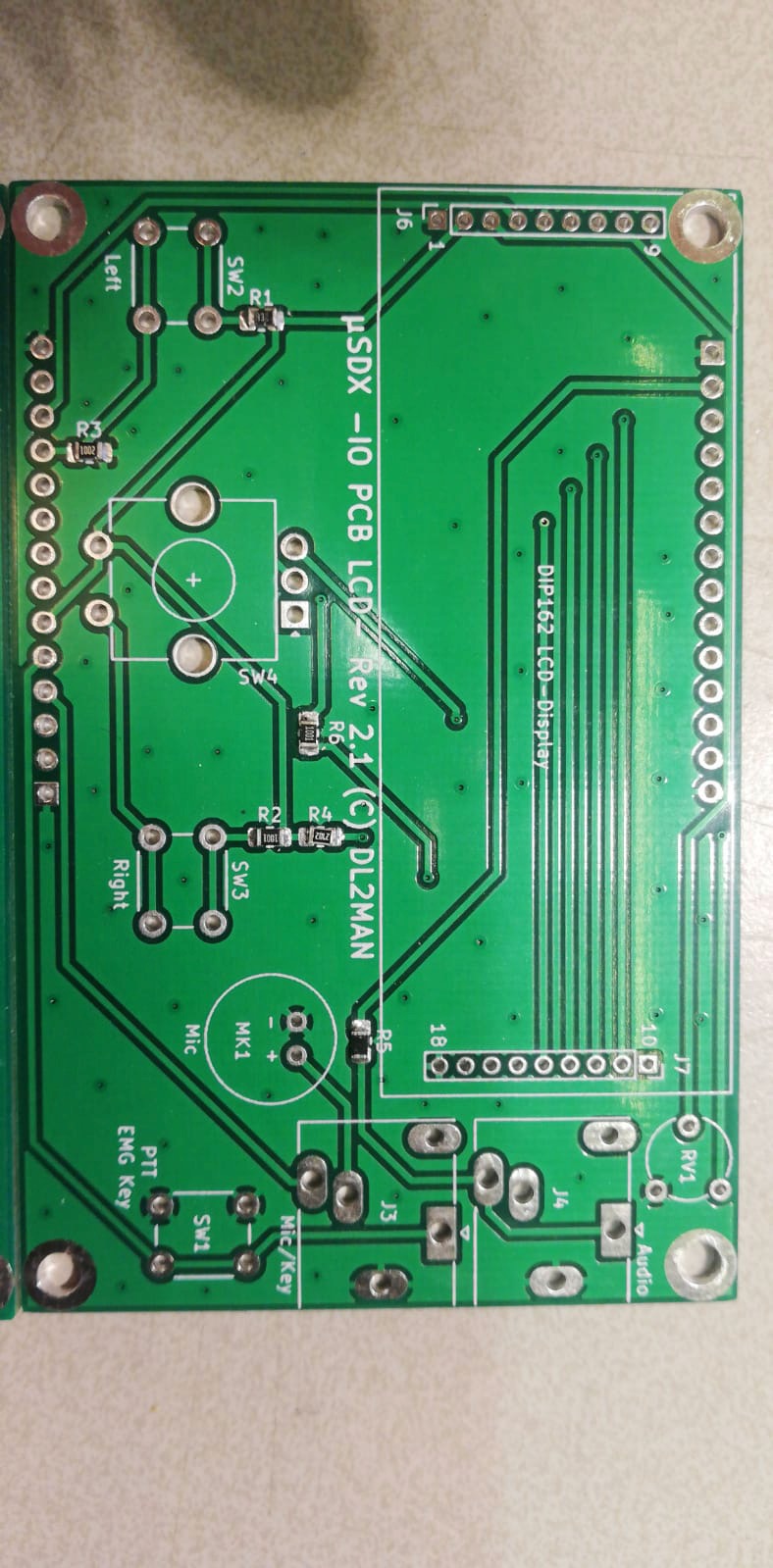

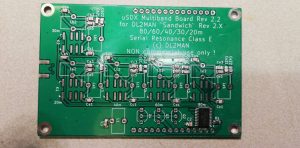

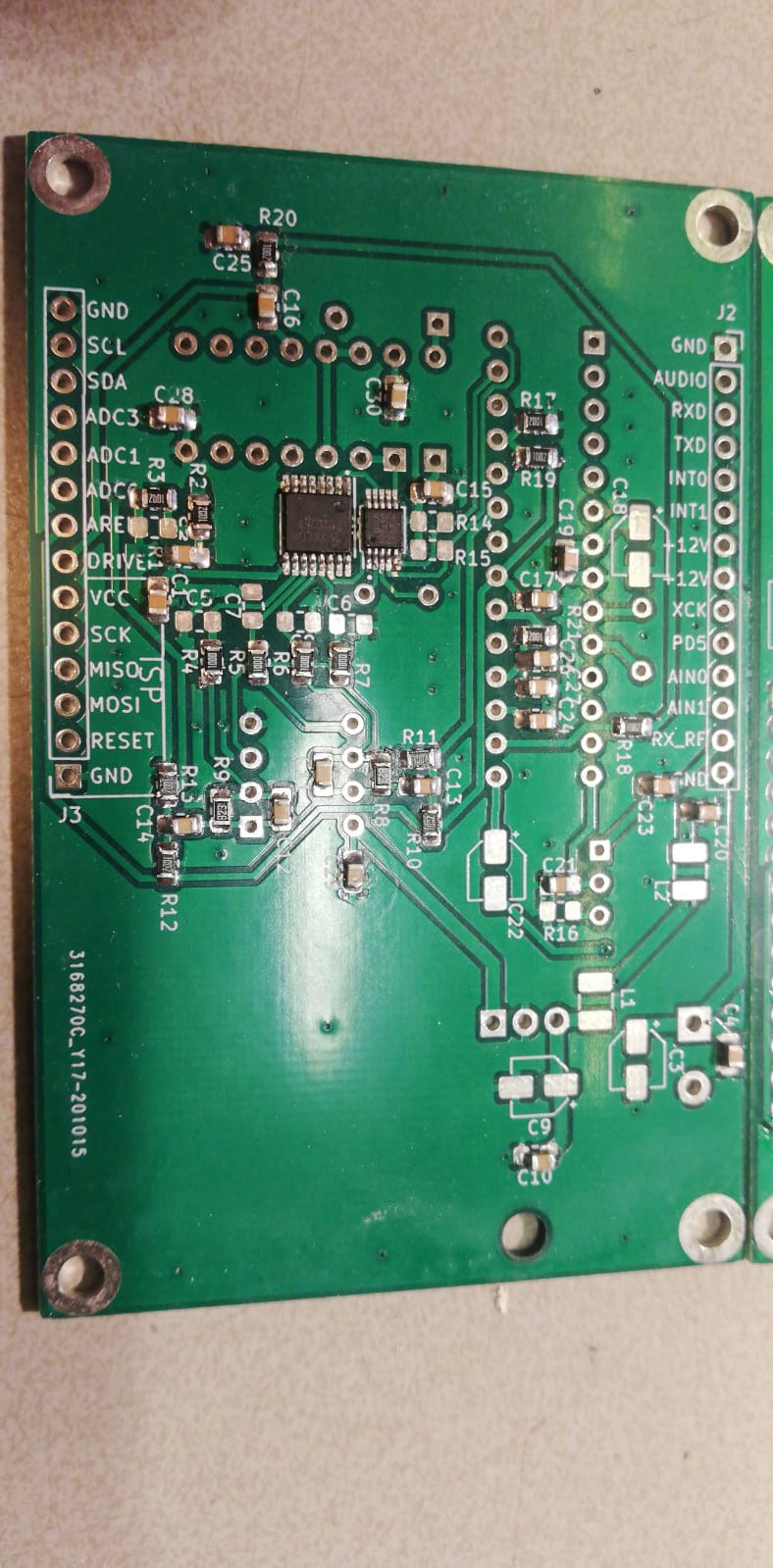

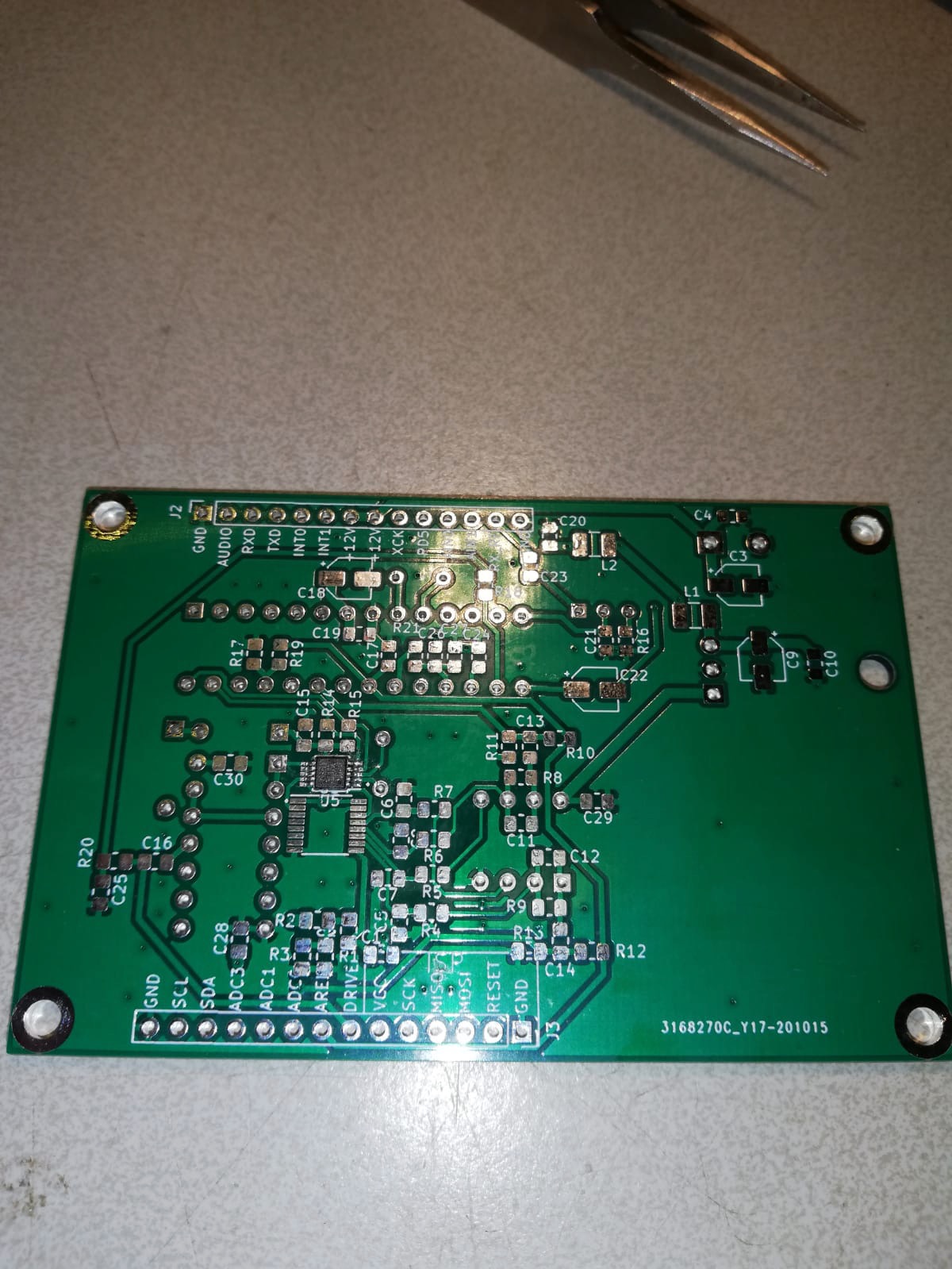

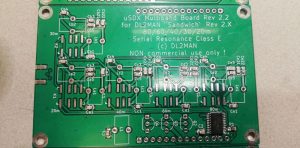

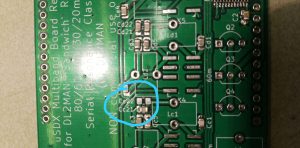

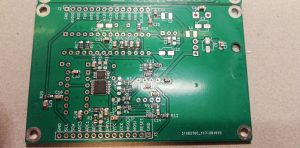

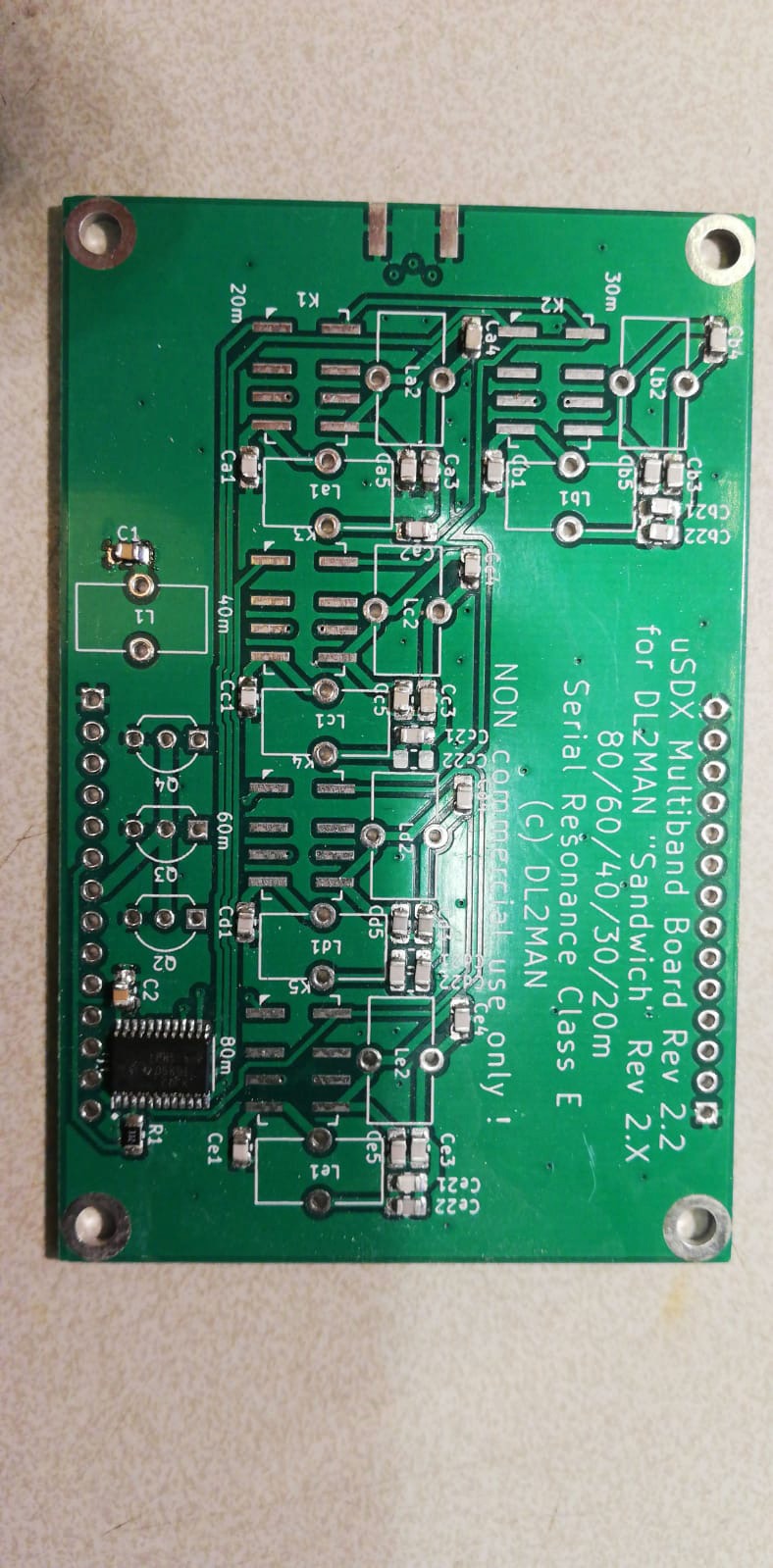

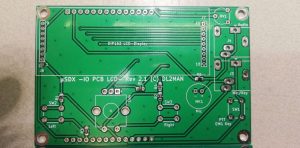

Waarvoor dank Wijnand. Hieronder foto’s na een paar dagen solderen.
